Wybór właściwych przewodów do systemu klimatyzacji odgrywa istotną rolę w jego instalacji. Ma to bezpośredni wpływ na efektywność i bezpieczeństwo całego układu. W artykule omówiono różnorodne typy przewodów, takie jak zasilające, freonowe oraz miedziane, wraz z ich zastosowaniami. Zyskasz wiedzę, jak dobierać odpowiednie przewody w zależności od mocy urządzenia chłodzącego. Dodatkowo, podkreślono, które normy bezpieczeństwa są niezbędne do uwzględnienia.
Rodzaje przewodów do klimatyzacji
Przewody w systemach klimatyzacyjnych pełnią niezwykle ważną funkcję. Możemy wyróżnić cztery główne rodzaje:
- zasilające,
- freonowe,
- miedziane,
- sygnalizacyjne.
Każdy z tych rodzajów ma swoje specyficzne zadanie wpływające na efektywność całego systemu.
Przewody zasilające odpowiadają za dostarczanie energii elektrycznej. Ich dobór uzależniony jest od mocy klimatyzatora oraz parametrów technicznych, takich jak napięcie i natężenie prądu.
Freonowe i miedziane przewody zajmują się transportem czynnika chłodniczego pomiędzy jednostkami. Ważne jest, aby przewody freonowe były szczelne i odporne na korozję, co gwarantuje bezpieczeństwo. Z kolei miedziane przewody cieszą się popularnością dzięki swojej trwałości i znakomitemu przewodzeniu ciepła.
Komunikację między elementami systemu zapewniają przewody sygnalizacyjne, co jest kluczowe dla prawidłowego funkcjonowania klimatyzacji.
💡 Właściwy wybór oraz montaż wszystkich tych przewodów mają fundamentalne znaczenie dla efektywności i bezpieczeństwa działania systemu klimatyzacyjnego.

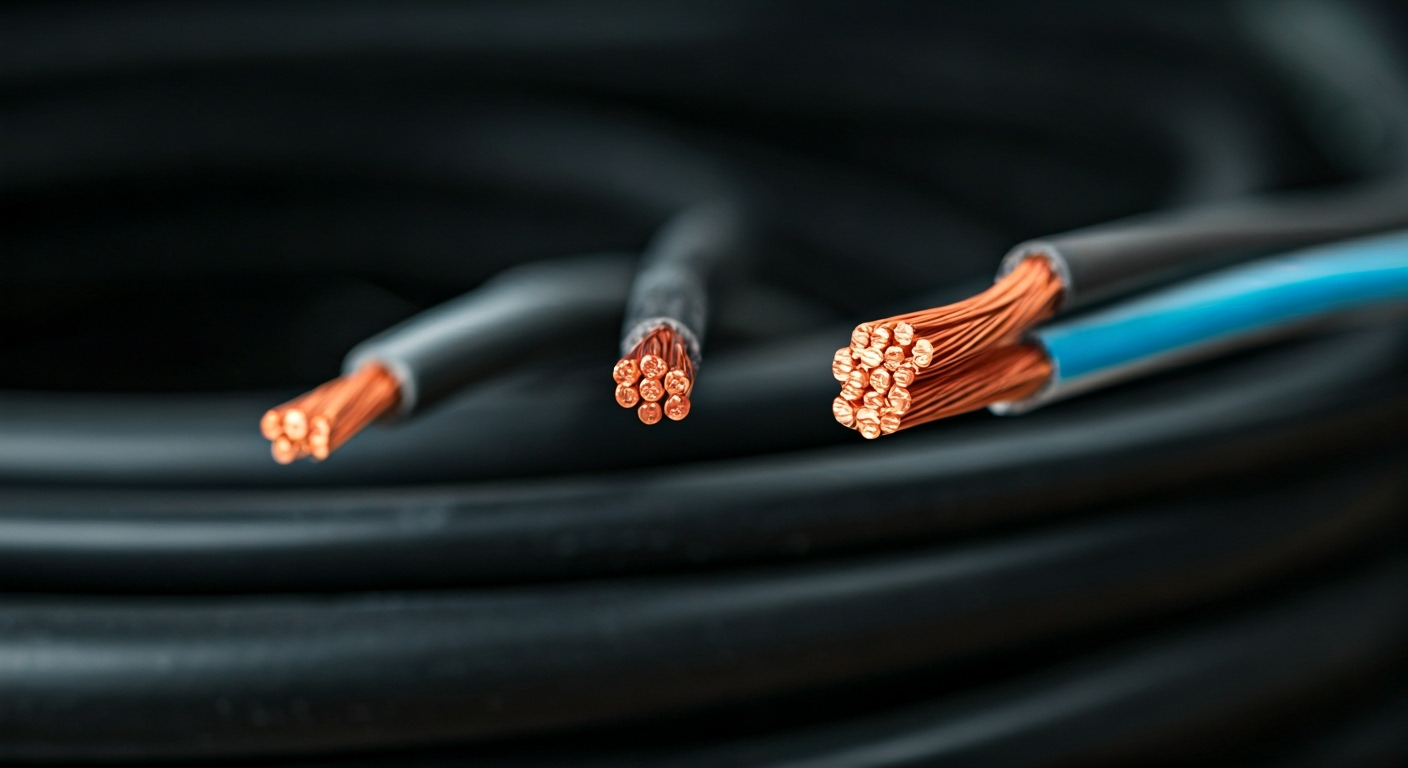

Przewody zasilające – jakie wybrać?
Właściwy dobór przewodów zasilających jest kluczowy dla sprawnego funkcjonowania systemu klimatyzacyjnego.[3] Warto sięgnąć po kable trzyżyłowe, które spełniają normy dotyczące domowych instalacji elektrycznych. Zalecany jest przewód o minimalnym przekroju 2,5 mm², co gwarantuje odpowiednią przepustowość prądu.
Podczas wyboru przewodu istotne jest uwzględnienie mocy klimatyzatora, ponieważ ma ona wpływ na wymagania dotyczące zasilania oraz charakterystyki przewodu. Dla urządzeń o większej mocy może zaistnieć potrzeba zastosowania kabla z większym przekrojem, aby zapobiec przegrzewaniu się. Z kolei dla mniejszych urządzeń, takich jak klimakonwektory, wystarczy przewód o mniejszym przekroju, na przykład 1 mm².
Istotna jest również dobra izolacja przewodów oraz ich odporność na uszkodzenia mechaniczne, co zapewnia bezpieczne i długotrwałe użytkowanie.

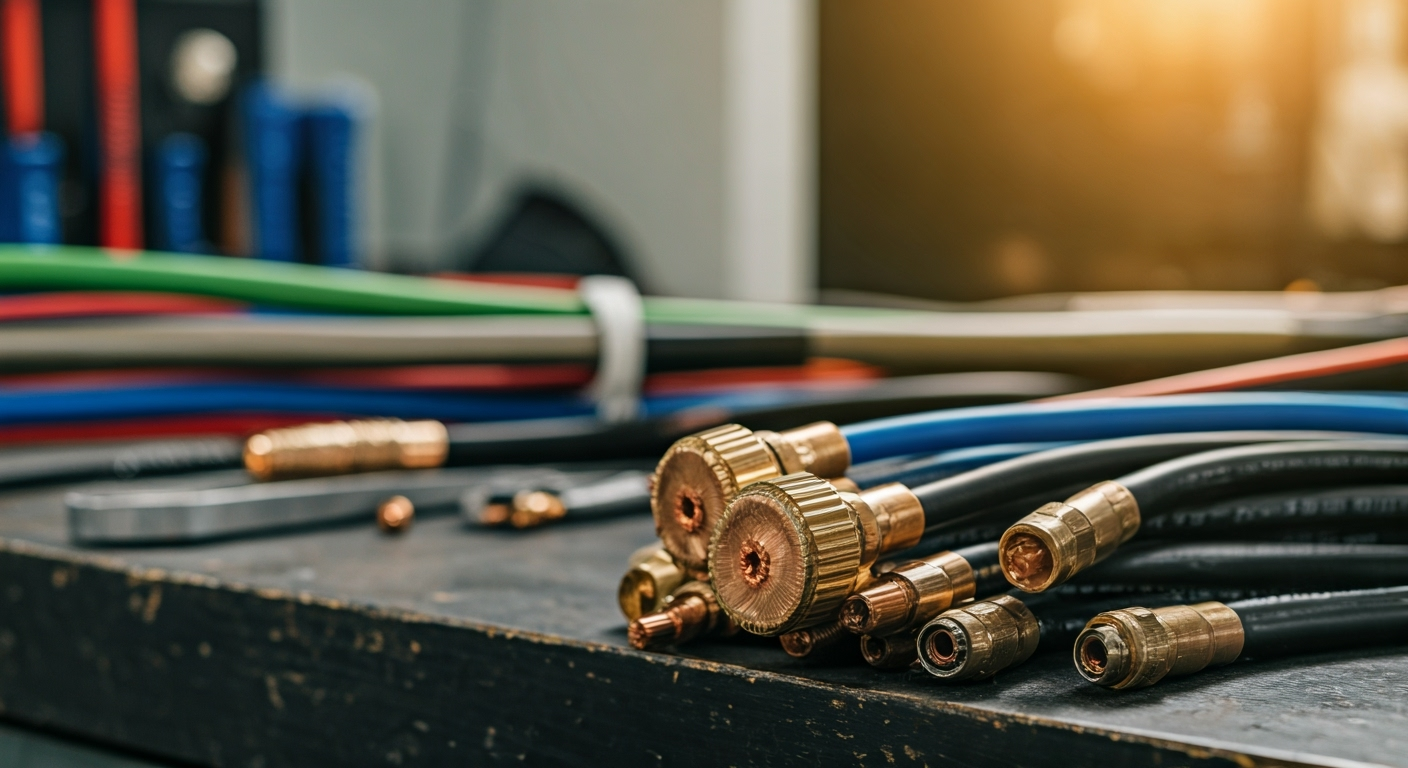

Przewody freonowe i miedziane – zastosowanie i wymagania
Przewody freonowe oraz miedziane odgrywają kluczową rolę w systemach klimatyzacyjnych. Te pierwsze służą do transportu czynnika chłodniczego pomiędzy różnymi elementami układu. Ich szczelność i odporność na korozję są niezbędne dla bezpiecznego i efektywnego działania.[4] Z kolei rurki miedziane, zazwyczaj o średnicach 1/4’’ i 3/8’’, często znajdują zastosowanie w klimatyzatorach o mocy 2.5 i 3.5 kW. Miedź, lepsza w przewodzeniu ciepła niż aluminium, jest preferowanym materiałem w instalacjach wymagających trwałości i odporności na warunki atmosferyczne. Dodatkowo, jej odporność na korozję oraz uszkodzenia mechaniczne sprawia, że miedź jest niezawodnym wyborem w długotrwałej eksploatacji systemów chłodniczych.
Jak dobrać przewody do instalacji klimatyzacji?
Wybór odpowiednich przewodów do instalacji klimatyzacyjnej ma kluczowe znaczenie dla jej efektywności.[5] Moc urządzenia jest istotnym czynnikiem, ponieważ wpływa na wymagane właściwości przewodów. Muszą one być dobrane w taki sposób, aby odpowiadały zarówno mocy, jak i normom bezpieczeństwa. Kluczowe jest, aby przewody były zgodne z parametrami technicznymi, takimi jak napięcie oraz natężenie prądu.
W przypadku urządzeń o większej mocy konieczne są przewody o większym przekroju, co zapobiega ich przegrzewaniu. Z kolei mniejsze sprzęty mogą korzystać z przewodów o mniejszym przekroju. Dodatkowo, przy wyborze należy zwrócić uwagę na dobrą izolację oraz odporność na uszkodzenia mechaniczne.
Dobór przewodów w zależności od mocy klimatyzatora
Wybór przewodów do klimatyzacji jest uzależniony przede wszystkim od mocy samego sprzętu. Dla klimatyzatora o mocy 3,5 kW rekomendowany jest przewód o przekroju 3 × 1,5 mm². Natomiast dla większych urządzeń, takich jak te o mocy 5 kW, konieczne jest zastosowanie przewodu 3 × 2,5 mm². Należy także mieć na uwadze wielkość pomieszczenia. Zazwyczaj na każdy metr kwadratowy wymagana jest moc około 50 Watów. Prawidłowy dobór przekroju przewodu do mocy klimatyzatora pozwala uniknąć przegrzewania, jednocześnie gwarantując bezpieczne i efektywne działanie systemu.
Normy bezpieczeństwa i przepisy dotyczące instalacji
Instalacja klimatyzacji powinna spełniać konkretne normy bezpieczeństwa i przepisy prawne, co gwarantuje jej bezpieczne i skuteczne działanie.[6] Przede wszystkim, używane przewody muszą być odporne na wpływy atmosferyczne i spełniać standardy budowlane. Kluczowe jest również, aby osoby zajmujące się montażem posiadały Świadectwo Kwalifikacji, które potwierdza ich kompetencje w zakresie instalacji elektrycznych i klimatyzacyjnych.
Dodatkowo, przepisy budowlane nakładają wymóg, aby przewody były odpowiednio izolowane i zabezpieczone przed ewentualnymi uszkodzeniami mechanicznymi. Dzięki temu zwiększa się ich trwałość oraz bezpieczeństwo użytkowania.
💡 Przestrzeganie tych regulacji to nie tylko kwestia zgodności z prawem, ale również troska o bezpieczeństwo użytkowników i długowieczność systemu klimatyzacyjnego.
